一、概 述

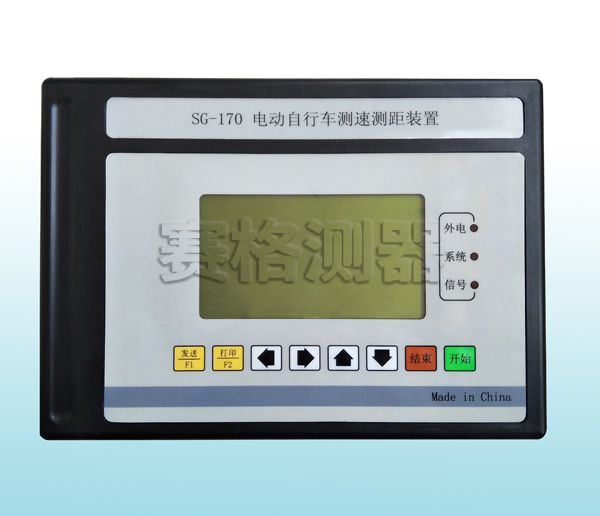

SG-170A系列電動自行車測速測距裝置，是山東賽格測試儀器有限公司自主開發研制的以高性能單片機為核心的智能化測試儀器，配合實時多任務操作系統，用以測試電動自行車的行駛車速、最高車速限值、提示音車速、制動距離（干濕態）、腳踏騎行距離、電耗等檢測項目。儀器滿足最新國標GB17761-2024《電動自行車安全技術規范》的檢測要求，便于在室內、外環境下對電動自行車進行各種動態、靜態試驗。
系統采用大屏幕液晶顯示，漢字提示，實時顯示多項測試數據、曲線，清晰直觀。測試項目采用菜單式操作，簡單易用。整機設計符合人機工程學，便于操控，是電動自行車制造行業以及檢測、科研部門的理想檢測設備。
系統還標配RS232接口，可選配內置式微型打印機，方便地將測試數據和測試曲線打印出來。
二、 主要測試項目
l 車速試驗：試驗距離、平均車速、最低車速、最高車速、提示音車速。
l 制動試驗：制動初速、制動距離、制動時間、協調時間、最大減速度、平均減速度等。
l 車速限值: 電驅動車最高車速、電驅動車及電助動車限制車速時電流值測試。
l 腳踏騎行：電助動自行車腳踏騎行一周的行駛距離值。
l 電耗試驗: 連續記錄車輛行駛過程中的速度、行駛距離以及電流電壓信號、消耗電量等參數，用于電動車電耗測試。
l 手剎力計：電動車手剎力性能測試。
l 電流電壓：電氣控制系統（制動斷電，過流保護，防失控）斷電電流、電池組最大輸出電壓測試。
三、技術性能指標
l 內置電源：DC7.4v （2200mAH鋰電池組）
l 外接電源：DC12V
l 標準9針RS232接口。波特率9600，數據位8位，停止位1位，無校驗。
l 外形尺寸：250 X 180 X 55 mm
l 重 量： 1.1 kg(包含內置電池)

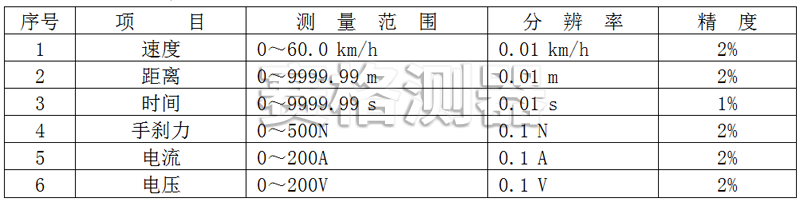

l 測量范圍與精度：

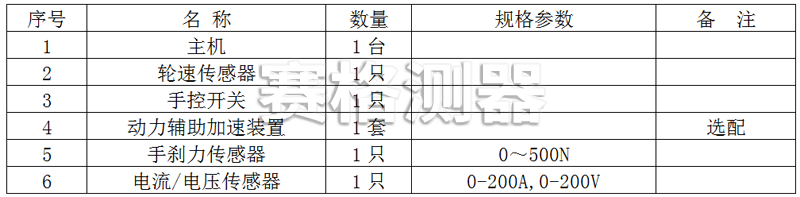

四、基本配置
